碳化硅电热元件
碳化硅电热元件一般做成棒状和管状，是碳化硅的再结晶制品， ω（SiC）在90%以上。熔点2227℃，硬度大，较脆，耐高温，变形小，耐急冷急热性能好，有良好的化学稳定件，与酸类物质不起作用。在高温下对碱、碱金属及低熔点的酸盐起作用，对二氧化碳及一氧化碳作用缓慢;在650℃左右的空气中开始氧化，与水蒸气强烈氧化;与氢接触会变脆。有较大的电阻系数，使用过程中易老化使电阻变大，炉温1400℃时可连续工作2000h左右，多用于高温 电阻炉。主要性能见表1碳化硅的电阻系数在常温下较大，随着温度升高而降低，到900℃左右达到最低点，然后随温度的升高而增大、具体数值见表2。为使炉子温度稳定，通常要采用调压变压器。

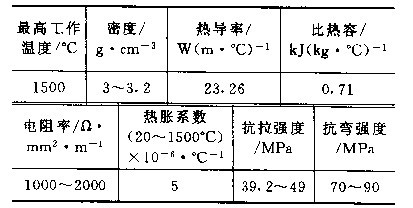

表1碳化硅电热元件主要性能

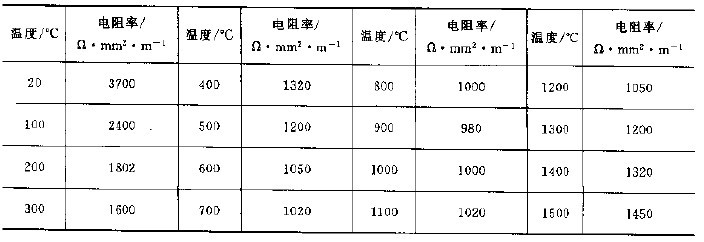

表2碳化硅电热体的电阻系数
1、硅碳棒电热元件
硅碳棒电热元件按形状分有端头加粗式、端头与工作段等直径式、└┘形和└┴┘字形。其外形图见图

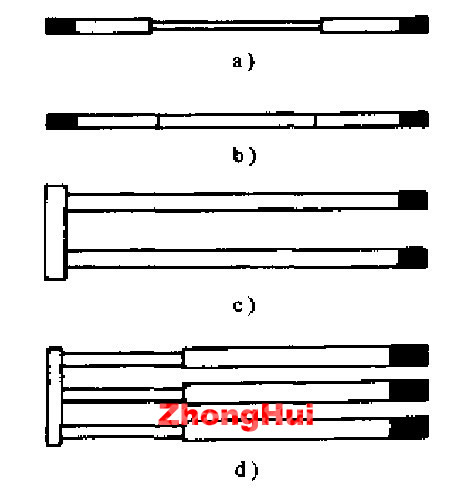

硅破棒电热元件外形
a）端头加粗式硅碳棒b)等直径硅碳棒 c) └┘形 d)└┴┘字形
为了使硅碳棒老化后仍能保持炉子原有功率.调压变压器的电压应为工作时电压的两倍。
硅碳棒电热元件有标准产品，根据炉温、安装功率和炉膛尺寸.即可算出电热元件的根数和通过元件的电流和电压。表3是硅碳棒电热元件电阻系数。

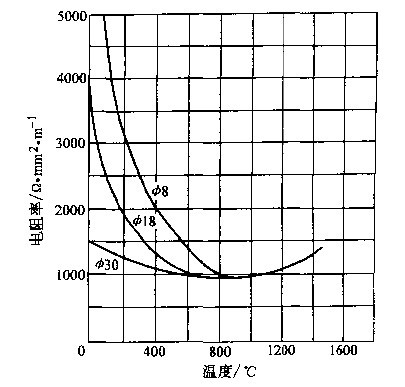

表3 硅碳棒电热元件在不同温度时的电阻系数
硅碳棒电热元件可以在炉内水平安装，也可以垂直安装。硅碳棒的发热段(工作段)应与炉膛的有效尺寸相符合。
为便于安装，硅碳棒冷端应伸出炉外50mm左右，冷端与衬套间应留有适当间隙，炉墙较厚时，硅碳棒冷端安装注意
2、硅碳管电热元件，硅碳管电热元件有三种结构形式:
1)一端接线，工作段有双头螺纹。
2)两端接线，工作段有单头螺纹。
3)两端接线，工作段为直管，两端管径加粗。
硅碳管一般多垂直悬挂在炉顶上，因管上有螺纹槽，进线和出线可在同一端接线。为确保两线间绝缘，安装时应在接线端装人高温绝缘性能可靠及化学稳定性好的高铝陶瓷塞[ω(Al2O3)在80%以上]。管端外面用高铝质卡瓦箍紧。硅碳管与炉壁垂直安装。
硅碳管水平安装时，加热段端头应插到炉墙的不通孔中。
为使硅碳管有效地传热.硅碳管与最靠近炉墙的距离不应小于38mm，或两倍管径，硅碳管的中心间距不应小于管径的两倍。
