淬火油槽,淬火炉搅拌螺旋桨的安装

　　淬火油槽,淬火炉搅拌螺旋桨必须正确安装在淬火槽中方能有良好的效果。螺旋桨安放在淬火槽底部靠近工件淬火区。淬火介质在螺旋桨作用下按螺旋形流动，液流撞击工件或撞击对面槽壁后回流到螺旋桨的根部，液流的循环流动在工件淬火区形成强烈紊流。图1所示为螺旋桨安装在密封箱式炉淬火槽底部的示意图。

　　图2为螺旋桨直接从淬火槽顶部插人安装示意图，将槽底做成园弧形，起导向液流的作用。这种结构在螺旋桨开动时，会将槽底的污物翻起。

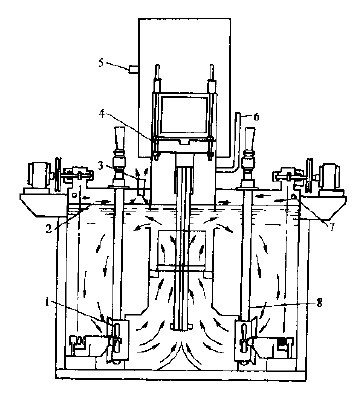

图1 螺旋桨安装在密封箱式炉的淬火槽底部的示意图

1—提升装置 2—淬火油液面 3一氮气出口 4—搅拌器 5—往后室通气的气孔 6—排气道 7—氮气入口 8—加热器

图2 螺旋桨从顶部插入的淬火槽安装示意图

　　图3为淬火油槽,淬火炉搅拌设导向通道的淬火槽，螺旋桨安装在导向管中。可形成最强烈的液流。

　　侧面安装螺旋桨的淬火槽，需设置液流导向板，螺旋桨与导向板的安装位置很重要，其尺寸关系如图4所示。

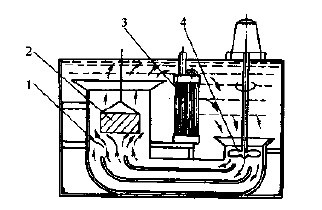

图3 设导向通道的淬火槽

1—导向通道 2—工件 3—冷却器 4—螺旋桨

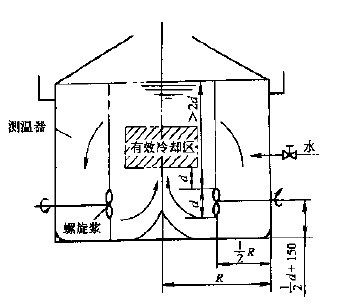

图4 螺旋桨与导向板的安装位置
