流态粒子炉的基本类型
根据向流态床物入热能的方式，可将流态床分为直接电阻加热式流态粒子炉、外部电阻元件加热式流态粒子炉、内部电阻元件加热式流态粒子炉、外部燃烧加热式流态粒子炉和内部燃烧加热式流态粒子炉等几种类型。
直接电阻加热式流态粒子炉
这类炉子是通过设里在炉膛侧壁上的电极及炉膛内的碳粒子导电加热。碳粒既是加热介质，又是导电体和发热体。图1和图2分别为直接电阻加热流态粒子炉结构示衰图和装置系统图。
图1 RL系列流态拉子炉结构示意图
1—进气管 2一下气室 3一上气室 4一布风板 5—耐热砂 6一石晶粒子床 7一电极板
8一排烟口 9一轻质保温砖 10一炉膛 11一辅助进气管 12—预布风板
工作时，压缩空气经干燥后进人风室，再经布风板进人炉膛，使碳粒子流态化。炉膛四角有时装有辅助进气管。起辅肋流化作用。

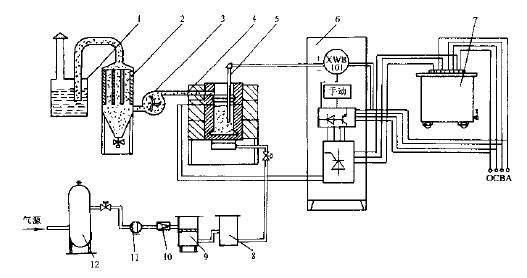

图2 RL系列流态粒子炉装置系统示意图
1一过滤器 2一布袋式除尘器 3一吸风机 4-炉体 5一热电偶 6一控制器 7一变压器
8一干燥器 9一滤油筒 10一调压阀 11一分水滤气器 12一储气罐
上下气室和预布风板的作用是对流态化气体在进入布风板之前起缓冲和均压作用。一般风室内的压力为5～7kPa,流速在10m/s以下。预布风板应有均匀的透气性，耐热、耐磨、不易变形，并要防止碳粒落入风室。布风板可用高铝透气砖或金属板打孔制做。耐热砂使气体均压并保护布风板，可使用4o～60目刚玉砂，厚度50～70mm，碳粒子粒度40～60目或60～80目。电源经降压整流为150V直流电源，通过电极传递到碳粒导电加热。除尘装置可以防止环境污染。
|
