淬火槽的基本结构

　　淬火槽的基本结构通常由槽体、介质供入和排出管、溢流槽、加热装置、冷却装置、机械搅拌装置等组成。

1、淬火槽体

2、淬火介质的加热装置

1)、利用燃料在淬槽火外加热。适用尺寸较小淬火槽

2)、向淬火用水或水溶液中通入蒸汽加热。缺点会改变水溶液的浓度。

3)、将炽热金属块投入淬火槽中加热。不易控温，只可偶尔用于小批生产。

4)、在淬火槽中安装管状电热元件。用的最多。

3、淬火介质的冷却装置

1)、自然冷却    效果不好。

2)、搅拌冷却    冷却效果比自然冷却好。主要其搅动作用，提高其冷却能力

3)、吹送压缩空气   冷却效果比搅拌冷却大，并有较大的搅动作用。但可能形成气泡，使工件表面氧化和产生软点。

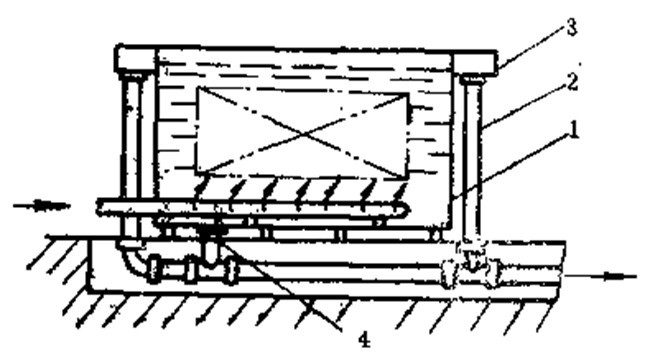

4)、采用冷却水套或蛇形管冷却    冷却效果较好，适用于小型淬火槽

5)、置换冷却    冷却效果最好，常用于连续生产和成批生产。

　　为使工件的局部或孔洞部位冷却，可采用引导淬火介质流过或喷射到工件淬火部位的淬火装置。
