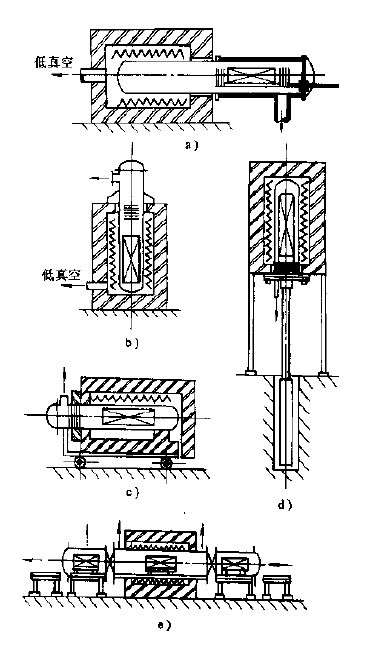

常用外热式真空热处理炉的结构如图1所示，这类炉子的炉罐大都为圆筒形，以水平或垂直方向全部置于炉体内〔图lc, d)或部分伸出炉体外形成冷却室。为了提高炉温，降低炉罐内外压力差以减少炉罐变形，可采用双重真空设计，即炉罐外的空间用另外一套抽低真空装置(见图5-1b)。为了提高生产率，可采用由装料室、加热室及冷却室三部分组成的半连续作业的真空炉(见图le)。该炉各室有单独的抽真空系统，室与室之间有真空密封门。为了实行快速冷却，在冷却室内可以通入惰性气体，并与换热器连接，进行强制循环冷却。
炉罐是外热式真空热处理炉的关键部件，它在高温和一个大气压(外压)下工作。炉罐材料应具备下列条件:
1、具有良好的热稳定性和抗氧化性。
2、焊接性能要好，焊缝应无气孔和裂纹，有足够的高温强度和气密性。
3、材料成分中的合金元素蒸气压要低，防止合金元素在高温、高真空下挥发。
4、热胀系数要小，在反应加热、冷却的条件下。炉罐的氧化层不应破坏。在实际应用中，炉罐壁要有适当厚度，以防止氧化损失和受热变形。
